توضیحات
خرید مستقیم کنتور برق ( energy meter ) چند تعرفه‌ای دیجیتال تکفاز JAM 200 از الکترونیک افزار آزما در ایران، به شما امکان صرفه‌جویی در وقت و هزینه را فراهم می‌کند. این کنتور با شماره مدل JAM 200 و برند الکترونیک افزار آزما، به دلیل ویژگی‌های فنی و استانداردهای بالا، یک گزینه مطمئن برای اندازه‌گیری انرژی الکتریکی است.
مشخصات فنی کنتور برق :
- نوع کنتور: ثابت (الکترونیکی)، تکفاز، انرژی اکتیو و راکتیو، دو طرفه.
- استانداردها و تائیدیه‌ها: IEC 62052-11 /IEC 62052-21 / IEC62053-21 / IEC 62053-23 / IEC62054-21 / IEC62056-61 / EN50470 / EN50470-3.
- نحوه اتصال: تکفاز دو سیمه.
- ولتاژ / فرکانس مرجع: 220V / 230V / 240V , 50HZ.
- دامنه عملکرد ولتاژ: 150 تا 230 V.
- جریان پایه و ماکزیمم: 5A , 100A.
- کلاس دقت: 1.
- ارتباطات: پورت نوری IEC 62056-21 (قرائت/نوشتن در حالت C)، پورت الکتریکی RS485 (اختیاری) برای کاربرد AMR.
- نمایشگر: LCD با طول عمر بالا برای نمایش 7 عدد (صفر تا نه) نشانگرهای مخصوص و نور پس‌زمینه با قابلیت تنظیم کنتراست.
- قابلیت ثبت: تا چهار تعرفه (T1-T4) و انرژی کل اکتیو (ضدتقلب)، انرژی اکتیو خروجی از کنتور (KWA)، انرژی راکتیو ورودی (+KVARH)، ثبت توان، ولتاژ، جریان، ضریب کیفیت توان (PF)، توان اکتیو و راکتیو، فرکانس.
- مقادیر قابل ثبت مبنی بر تاریخ: 24 مجموعه اطلاعات براساس تاریخ برای مقادیر ثبت شده در قبوض (برای 2 سال)، 16 مجموعه اطلاعات برای تنظیمات کنتور به همراه کد اپراتور، 16 مجموعه اطلاعات برای باز شدن درپوش ترمینال.
شماره تعرفه/ کد HS: 90283019
کد HS 90283019 یا شماره تعرفه یک شاخه از کد تعرفه جهانی است که برای تعیین گروه و نوع محصولات در تجارت بین‌المللی استفاده می‌شود. با استفاده از این کنتور مطمئن با کد HS 90283019، شما قادر به دریافت اطلاعات دقیق در مورد مصرف انرژی خود خواهید بود و این می‌تواند به بهبود صرفه‌جویی و کنترل مصرف انرژی شما کمک کند.
تعرفه‌بندی شامل 4 سطح نرخ (rate) مختلف می‌شود:
- 8 تعویض تعرفه برای هر روز
- 8 تعرفه برای هفته‌ها (7 روز عادی و 1 روز غیرمعمول)
- 30 روز تعریف شده با ویژگی‌های خاص
- 6 هفته برای هر فصل
- 6 فصل برای هر سال
مشخصات بار (load profile) شامل 4 کانال (P, Q, V, I) می‌باشد.
حداقل و حداکثر دمای عملکردی از -40 درجه سانتی‌گراد تا +70 درجه سانتی گراد محاسبه شده است.
جنس ترمینال از برنج و مس تهیه شده است.
بدنه ترمینال از جنس پلی‌کربنات ساخته شده و مقاوم در برابر آتش بوده و قابلیت بازیافت را دارد.
اشتعال‌پذیری: غیر قابل اشتعال و طبق استاندارد IEC 60695-2-11
ابعاد: 173 130 49 میلی‌متر
کنتور برق چیست؟
کنتور برق وسیله‌ای است که مقدار انرژی الکتریکی را اندازه گیری می‌کند و بر حسب کیلو وات ساعت (ژول) میزان مصرف را نشان می‌دهد ، کنتور برق (به انگلیسی: Electricity meter ) وسیله‌ای است که مقدار انرژی الکتریکی را اندازه‌گیری می‌کند و بر حسب کیلو وات ساعت (ژول) نشان می‌دهد.

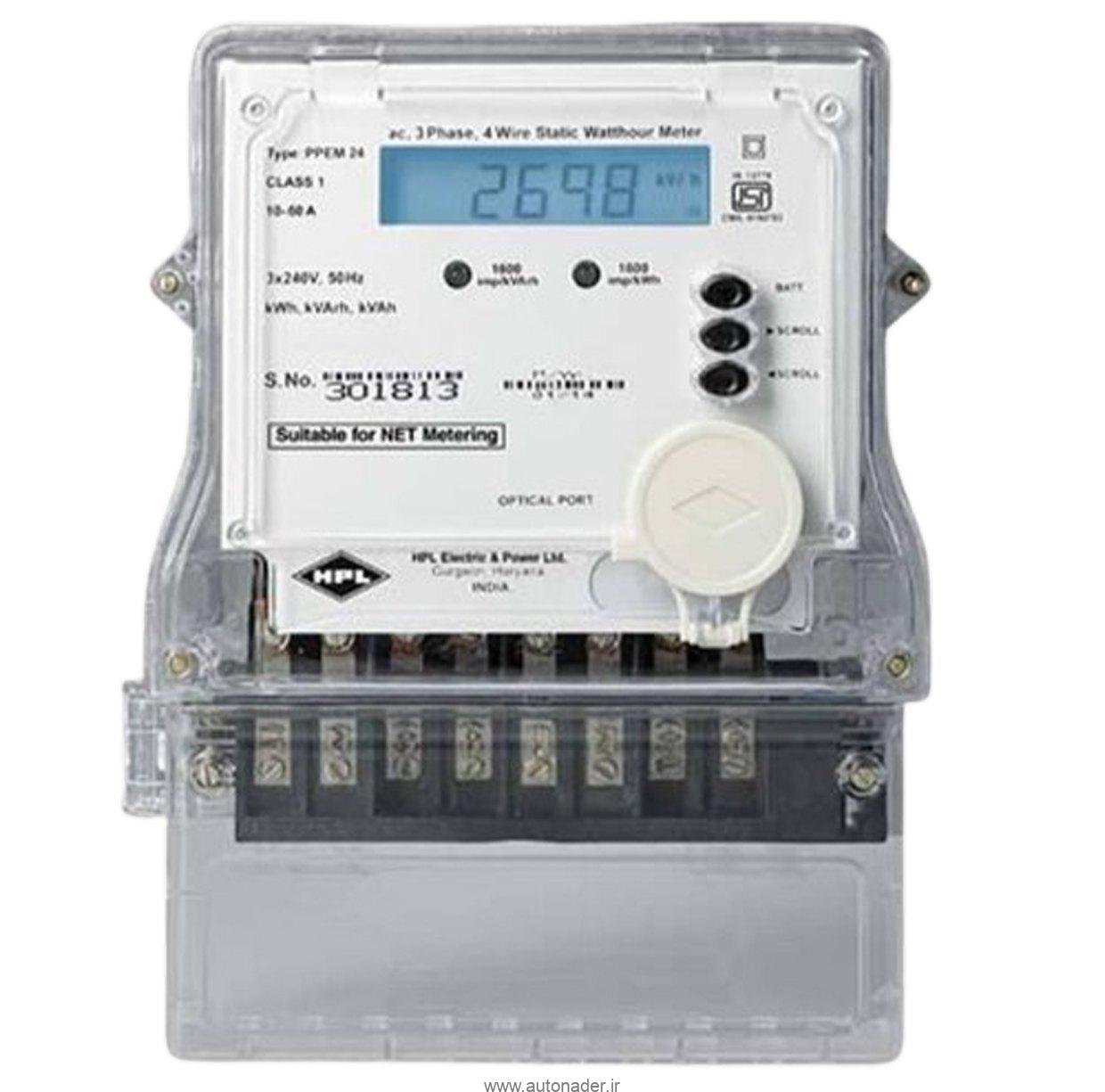

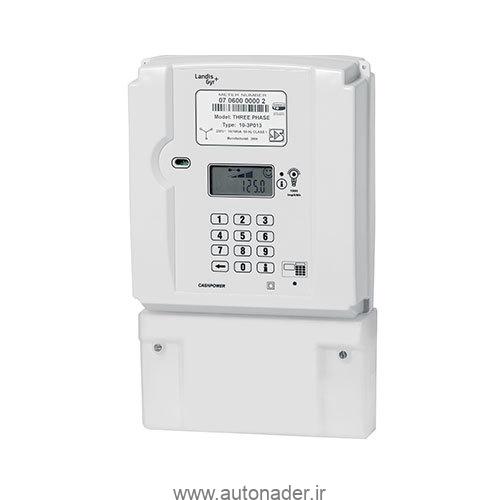

انواع کنتور برق دیجیتالی
کنتور برق دیجیتالی به دو دسته تقسیم می‌شود:
- تک فاز که با برق ۲۲۰ ولت و از نظر شدت جریان از ۵ تا ۱۰۰ آمپر کار می‌کند.
- مدل سه فاز این کنتور‌ها ۸ تعرفه مختلف دارد که در ساعت مختلف روز بر اساس تعرفه تنظیم شده کار می‌کند. این محصولات در دو مدل غیر دیماندی (عادی) و دیماندی تولید می‌شوند که می‌توان آنها را مستقیم به ترانس متصل کرد.
نحوه محاسبه میزان مصرف در کنتور برق دیجیتال:
این محصول در محاسبه تعرفه‌ها در ۲۴ ساعت روز متفاوت است، همچنین در 6 ماه اول سال و 6 ماه دوم سال نیز با هم متفاوت است. کنتورهای دیجیتال دارای سه تعرفه برق هستند که در یک بازه میان باری، اوج بار، کم باری محاسبه می‌شوند که هر کدام ضریب ۱، ۵/۲، ۲۵% دارند. به عنوان مثال یک مشترک در روز ۲۰کیلو وات ساعت برق استفاده می‌کند، میزان مصرف آن به صورت زیر محاسبه می‌شود:
- میان باری =۱۰کیلو وات ساعت
- اوج بار = ۳کیلو وات ساعت
- کم باری = ۷ کیلو وات ساعت
- ضریب×نرخ×مصرف = بهای برق مصرفی
- ۳۸۵۰= (۲۵/۰×۲۰۰×۷) +(۵/۲×۲۰۰×۳) + (۱×۲۰۰×۱۰)
- بهای برق مصرفی در یک شبانه روز ۳۸۵۰ریال می‌باشد.
نحوه کار کنتورهای دیجیتالی به این صورت است که مدار الکتریکی داخل دستگاه جریان سیم خروجی را با دقت زیاد اندازه گیری می‌کند.
نحوه کار این دستگاه به شرح زیر است:
- سیم پیچ داخل دستگاه به یک صفحه گردان متصل است.
- دو سر این سیم پیچ به ورودی و خروجی فاز متصل می‌شود.
- با متصل شدن جریان برق سیم پیچ یک میدان مغناطیسی بوجود می‌آورد.
- با ایجاد این میدان صفحه داخل دستگاه می‌چرخد که در نتیجه آن شمارنده کنتور برق نیز حرکت می‌کند.
انواع کنتور برق مکانیکی (آنالوگ)
کنتور برق مکانیکی به سه دسته تقیسم می‌شود:
- تکفاز که با ولتاژ 220 ولت و با شدت جریان 5 تا 25 آمپر کار می‌کند.
- سه فاز غیر دیماندی که با ولتاژ 220 تا 280 ولت و شدت جریان 10 تا 25 آمپر کار می‌کند.
- سه فاز دیماندی که با ولتاژ 220 تا 280 ولت و شدت جریان 5 آمپر کار می‌کند.
منظور از انشعاب دیماندی به مصارفی گفته می‌شود که قدرتی که کنتور برای آن نصب شده بیشتر می‌شود در نتیجه مشمول به پرداخت دیماند مصرف می‌شوند که بر اساس قرار داد‌ها سه فاز ۵۰A معادل ۳۰KW می باشد.
